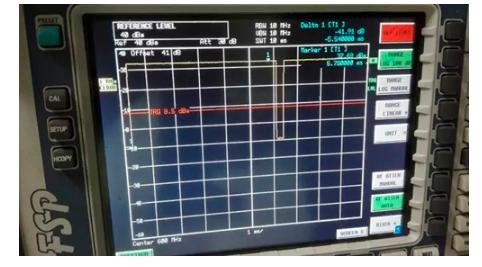

頻譜儀對射頻工程師來講應該是不會感到陌生，它和網絡分析儀，示波器是三個最基本的測試儀器。和網絡分析儀不同，頻譜儀是用于分析對其未知的信號頻率分量（頻率和功率），而網絡分析儀是分析RF器件的S參數的幅頻特性、反射特性、相位特性、延遲特性。

測試相位噪聲利用頻譜儀來測試，一般分辨率帶寬RBW調成100Hz，隨后把掃寬span設成偏移頻率的至少2-5倍，比如說測試10kHz頻偏的相位噪聲的話，SPAN設成20KHz，由相位噪聲的定義可知，就是10kHz處噪聲的功率密度和中心頻率的功率密度的比值。比如說10kHz的功率和中心功率差65dBc，即可推出PN=-65-10log（300）=-99dBc/Hz，注意是每Hz的噪聲功率密度的比值。

有時侯我們需要觀測功率隨時間的變化，通常情況下我們要用示波器來測試，其實GA4063頻譜儀也有這些功能，把SPAN設成”0”，相當于是X軸就變成了時間軸，隨后在測試段的功率有變化的時候，就能觀測到功率變化量和過渡時間的情況了。

比如說要測試低通濾波器頻率響應，我們就需要帶跟蹤源的頻譜儀，再比較LPF接之前和之后的頻率響應有多少變化，打開先將頻譜儀工作調好中心頻率fc，SPAN，隨后頻譜儀輸出端和輸入端用電纜相接，打開跟蹤源開關，進行歸一化校正，記錄測得參考。把濾波器連接到頻譜儀上，這個時候可測得濾波器輸出電平與頻率的關系曲線，從而獲得插入損耗L，頻率響應，帶寬等參數。

在使用頻譜儀的時候，頻譜儀帶有射頻前端放大器，當測量信號較小時，需要打開前置射頻放大器，可以降低顯示平均噪聲電平，從而在噪聲中分辨出小信號。注意，前置放大器只有在參考電平≤-50dBm時才能開啟。
