本軟件應用文章涉及采用RIGOL的儀器進行FM信號生成和數據分析。將采用任意波形發生器來產生信號，并采用頻譜波形分析儀來顯示，調制和數據分析結果波形。

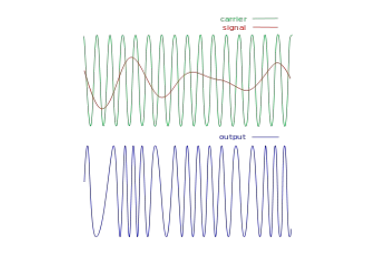

FM傳輸由一個波組成，該波的頻率相對于輸入信號進行了調制或更改。要是輸入信號頻率改變，則載波頻率也改變。調制信號會影響FM偏差?？偲钍钦{制信號的頻率和幅度的函數。

在本演示中，我們將采用任意波形發生器來創建FM信號。FM信號將通過音頻源進行調制。該信號將從發生器的輸出通過天線傳輸到頻譜分析儀的輸入。在那里，信號將顯示在頻譜分析儀上，經過幅度調制并通過儀器的內部揚聲器播放。

6.具有匹配頻率范圍的2個FM無線電天線。在本演示中，我們采用（2）來自RadioShack的BNC端接中心負載鞭狀天線。

在美國，商業廣播電臺的發射頻率為87.9MHz至107.9MHz。FM偏差或載波頻率的調制量在載波頻率附近小于或等于150kHz，或+/-75kHz。

1.接通DSA的電源。
2.將N型適配器和天線連接到RF輸入
3.DG4000背面的CH1Mod/FSK/TRIG輸入的BNC-to-Phone插孔。
4.將中心頻率設置為等于任意波形發生器的載波頻率。在這個示例中，我們將DG4000設置為以100.00MHz輸出。
假如本地電臺干擾正在發射的頻段，則可能需要將頻率更改幾百kHz。您只需將載波更改幾百kHz。
5.將DSA的跨度設置為200kHz。
6.現在，我們可以解調FM信號并收聽傳輸。

得出結論：
本介紹證明，RIGOLTechnologies的產品，特別是頻譜分析儀和波形發生器，在處理涉及FM產生，調制和傳輸的應用方面非常有幫助。
