耐壓測試儀的特點原理及操作步驟說明
發布時間： 2021-10-11 瀏覽次數: 作者：邁昂科技

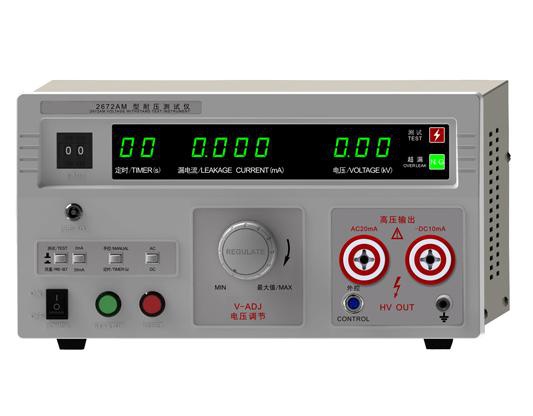

耐壓測試儀，又叫電氣絕緣強度試驗儀，或叫介質強度測試儀，也有稱介質擊穿裝置、絕緣強度測試儀、高壓實驗儀、高壓擊穿裝置、耐壓試驗儀等。主要是用于聚乙烯絕緣的電力電纜的耐壓測試，也可用于大型電力變壓器的絕緣耐壓測試。耐壓測試儀采用超低頻高壓測試電力電纜的耐壓是一種新的方法。
其工作原理是：把一個高于正常工作的電壓加在被測設備的絕緣體上，持續一段規定的時間，加在上面的電壓就只會產生很小的漏電流，則絕緣性能比較好。程控電源模塊、信號采集調理模塊和計算機控制系統三個模塊組成測試系統。選擇耐壓儀的2個指標：最大輸出電壓值及最大報警電流值的數值。
1、高精度電流、功率測量：從而提高了電流和功率測量顯示的分辨率。
2、高精度有功功率：測量具有高精度有功功率測量，可更有效的協助用于某些微型電子變壓器的匝間短路判定。
1.測試前對儀器進行校準，(方法：漏電電流5mA狀態下，用700KΩ陶瓷電阻跨接于地線夾同高壓測試棒探頭之間至儀器報警為準.

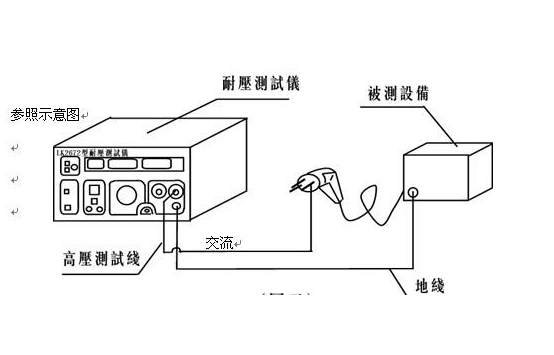

2.連接被測機型是在確定電壓表為“0”，測試燈滅狀態下將儀器地線夾夾緊被測機散熱架，并按下被測機型的電源開關.
3.設定儀器測試條件：A、電壓：3500V;B、漏電流：5mA;C、測試時間定時為：流水線生產時4秒.
4.將測試棒探頭緊貼電源線頭的任一交流輸入金屬插片.
5.按下啟動鍵觀察測試結果，在設定時間內，超漏燈不亮，測被測機型為合格.
6.如果被測機型超過設定漏電流值，則耐壓測試儀自動切斷輸出電壓，同時鋒鳴器報警，超漏燈亮，則被測機型為不合格，按下復位鍵即可清除報警聲，再測試時應重新按啟動鍵.
