        如何看待磁性器件對電源穩定性和總體效率的影響？如何測試電感，磁損，BH曲線，磁性屬性等指標是擺在工程師面前的難題。

     針對電源產品設計初期要自己來繞變壓器來滿足結構設計，測試其不確定性，避免出現飽和炸管的情況，專用的測試設備非常昂貴，邁昂科技為大家提供了一種新的評測方法，今天邁昂測試為大家介紹一下泰克示波器在磁性器件損耗測試的應用方案：

   在開關式電源(SMPS)中，磁性器件即電感器和變壓器發揮著重要作用。電感器作為能量貯存設備或濾波器使用。

    變壓器用來轉換電壓，提供隔離功能。變壓器還在保持SMPS系統振蕩中發揮著重要作用。絕大多數SMPS結構設計工藝依賴元器件規范和仿真模型。

   可是，由于實際信號條件、寄生信號、溫度及影響磁性器件性能的其他環境因素，電源的性能可能不會與產品技術資料和仿真預測的水平一模一樣。因此，在工作條件下在線測量電感器和變壓器可以提供重要信息。

【測試平臺搭建】

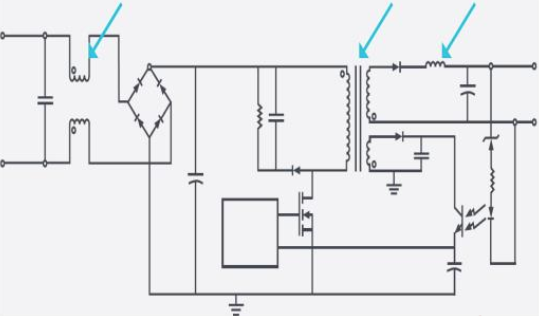

電路示意圖

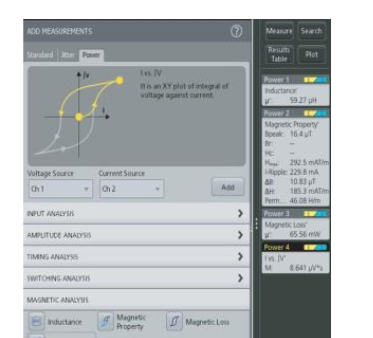

指定電壓通道和電流通道，設置電感和i相對于∫v關系測量。

【測試說明】

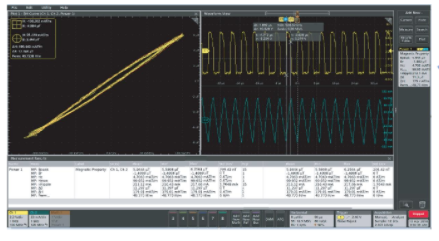

   5-PWR磁屬性測量給出了結構設計中的磁性器件的磁滯圖，檢查磁性器件是否飽和，因為其會導致電源不穩定。
